イーサネットの台頭
の人気の高まりとともに モノのインターネット （IoT）と Power Over Ethernet （PoE）、イーサネット信号プロトコル、およびネットワーク構造は、テストエンジニアにとってより価値のある資産になりつつあります。 新しい建物で使用されているPoE対応のネットワークスイッチにより、デバイスへの電力供給と通信がより簡単になり、費用対効果が高くなります。 市場には、イーサネットおよびPoE対応のデータ取得（DAQ）システムも多数あります。
PoE対応のDAQシステムは、必要なケーブルの量を減らし、テストセットアップの近くでAC電源を必要としません。 これらの機能は、スペースが限られていることが多く、信号伝送が困難な場合がある回転アプリケーションに役立ちます。
Cat6などのイーサネットケーブルは、電気ノイズに耐性があり、長距離で高速信号を送信できます。 イーサネットケーブルは、ノイズの多いテスト環境に最適です。 デジタル信号用に特別に設計された高品質のスリップリングを使用することで、イーサネットケーブルを最大限に活用できます。
デジタルスリップリング

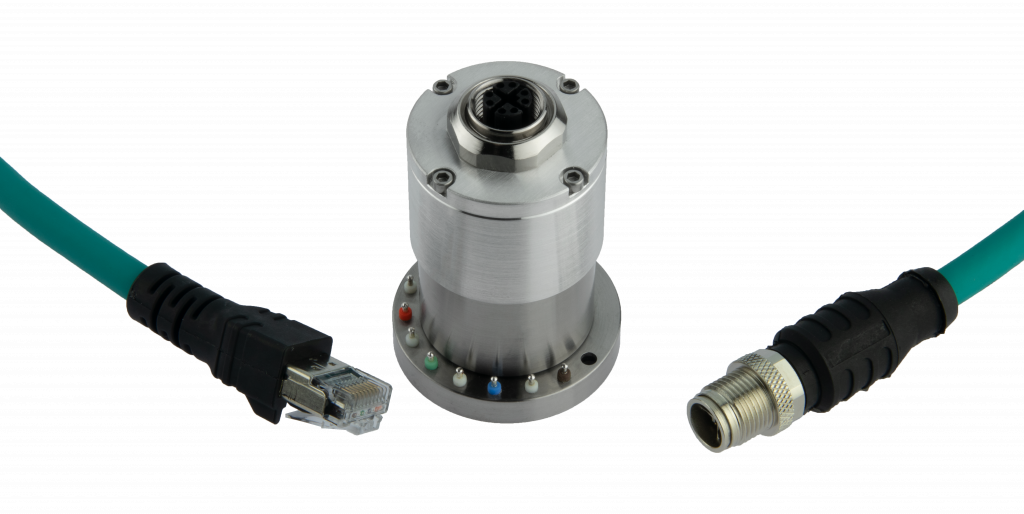

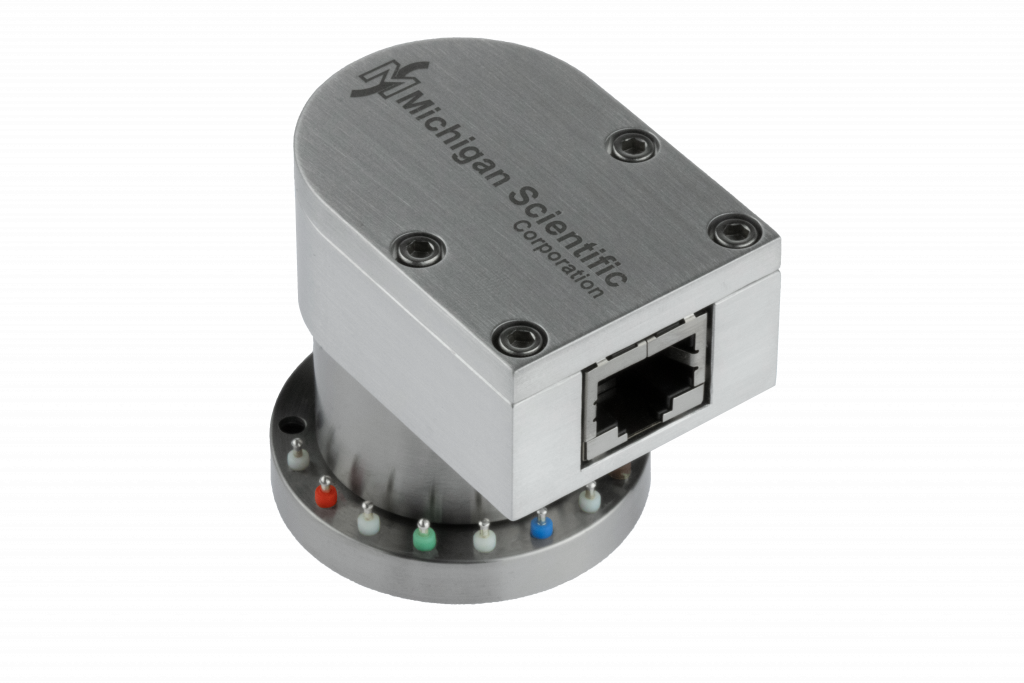

ミシガンサイエンティフィックコーポレーションの新しい S_ / Dシリーズスリップリングアセンブリ 信号用に設計されており、 オリジナルSシリーズ。 S_ / Dは、究極の信号品質のために同じ低ノイズスピニング接点を使用し、スリップリングアセンブリを介してツイストペアも利用します。 これらのツイストペアは、イーサネットおよびUSB信号プロトコルで使用される高速差動ペアに最適です。 S_ / Dシリーズスリップリングは、4、6、8、および10の接続で使用できます。
他のデジタルスリップリングと比較して、ミシガンサイエンティフィックスリップリングはより高速で回転でき、より長い寿命定格を持っています。 ミシガンサイエンティフィックスリップリングは、頑丈なステンレス鋼のハウジングとメンテナンスフリーのベアリングを備えており、ほこりや破片から密閉されています。
スリップリング構成
Michigan Scientific Corporationは、カスタムおよびXNUMX回限りのアプリケーションを専門としています。 お客様の特定のニーズに合わせてスリップリングアセンブリを構成できます。 簡単にするためにローターとステーターにケーブルを接続したり、組み立てを簡単にするためにコネクターを追加したりできます。 Michigan Scientificは、アプリケーションに合わせてローターアダプターとステーター拘束装置を設計するのにも役立ちます。
さまざまな信号タイプに対して最適化されたチャネル数を確保するために、4つのモデルのデジタルスリップリングを提供しています。 S10 / Dは、100 / 2.0Base-TイーサネットおよびUSB8用です。 S3.0 / Dは、ギガビットイーサネット、USB 6、またはPoEアプリケーション用です。 S10 / DとSXNUMX / Dには、PoE互換ではないデバイスに電力を供給するための追加のペアがあります。 追加のペアは、ノイズの多い環境で保護を維持するために、スリップリング接点を介してシールドをルーティングするためにも使用できます。
ミシガンサイエンティフィックのS_ / Dシリーズスリップリングアセンブリの詳細については、 今日ミシガン科学の代表者に連絡してください.
